WBT-0681 Ag – Connecteurs Fourche NextGen Argent – Conducteur Argent pur taillé dans la masse (Jeu de 4)

Comme toute la série du constructeur, la fourche WBT 0681 en Argent plaqué Platine répond à un concept propre à WBT. D’une grande capacité de transfert électrique cette fourche propose une performance mécanique d’un grand intérêt. En effet elle est conçue en un sandwich de deux lamelles conductrices recouvrant un élastomère dédié à l’absorption des vibrations et au dosage de la pression de serrage. Le corps de la fourche est totalement isolé et parfaitement sûr.

Comme tous nos modèles, celui-ci répond aux normes CE les plus exigeantes en matière de sécurité.

Ce modèle réunit tous les points forts qui on fait la réputation des produits de la marque : Il est totalement isolé, dispose d’un haut pouvoir de contact avec le bornier, il est magnifiquement construit et mettra en valeur l’esthétique de votre installation. Il dispose de deux visses de serrage pour le câble que nous recommandons de ne pas souder, préférez un serrage direct ou un sertissage véritable (voir plus bas les commentaires sur le sertissage).

Taille de la Fourche : 8,1mm – Existe en 6.4mm (0661Ag)

KIT de une boîte comprenant :

4 WBT 0681Ag : 2 blanches et 2 rouges.

1 Clef Torx de serrage

Section de câble recommandée : jusqu’à 10 mm²

TECHNIQUE & SERTISSAGE

Le raccordement de câbles par soudure n’assure pas une qualité de connexion parfaite. Plusieurs problèmes se posent :

– Des températures élevées sont nécessaires.

– Le résultat reste sensible aux contraintes mécaniques.

– La soudure n’assure pas une conduction optimale

La soudure est constituée d’un alliage d’étain, de plomb et d’autres métaux faiblement conducteurs. Cet alliage contient également des agents de fusion à base d’halogènes qui attaquent la structure des fils du câble et en colmatent les surfaces cristallines.

En outre, lors de l’apport de chaleur dû à l’opération de soudage, la composition chimique des éléments isolants peut se modifier. D’autres halogènes sont produits par le PVC des gaines des câbles et des isolants. Pour ces raisons, les raccords soudés à chaud restent très longtemps chimiquement actifs et mécaniquement instables. De plus, il peut toujours arriver qu’à certains endroits du matériau, la soudure n’ait pas pu fondre. C’est le cas notamment lorsqu’il s’agit de souder de grosses sections de câbles et que les points de soudure sont trop volumineux.

Afin de pallier à ces inconvénients WBT a développé une nouvelle solution basée sur l’utilisation de la technique du sertissage.

Le sertissage est une technique de raccordement qui est utilisée depuis longtemps et avec succès dans de nombreux domaines techniques. La qualité de contact est supérieure à celle obtenue par les méthodes traditionnelles. La réalisation du raccord est en outre nettement plus facile, à condition de travailler avec les connecteurs appropriés.

WBT a été le premier à introduire ce procédé dans le domaine de l’audio en concevant toute une gamme de connecteurs à sertir.

· Le procédé technique WBT

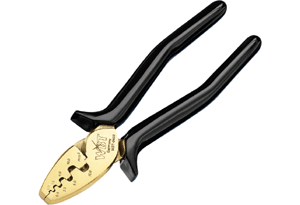

Pour assurer la plus grande qualité possible de sertissage, WBT a conçu une pince à mâchoire spéciale (WBT – 0403) adaptée à toutes les douilles au format standard de 0,5 à 16 mm2 (22 – 5 AWG).

Pour réaliser une connexion sertie, il est nécessaire d’utiliser des douilles de sertissage d’une section correspondant à celui du câble. Les douilles WBT sont composées de cuivre électrolytique très pur (E-Cu d’une pureté >99,996%), donc très conducteur, et disposent d’une protection de surface particulièrement flexible (plaquage Or 24 carats). On engage la douille de taille adéquate sur l’extrémité dénudée du câble et serre fortement avec la pince prévue à cet effet. Sous la pression de la pince, les surfaces de contact des matériaux fondent littéralement l’une dans l’autre et ne peuvent plus être distinguées. Le résultat : un embout de cuivre résistant à la corrosion grâce au plaquage or de la douille. Pour terminer, l’embout sera fixé dans le connecteur au moyen d’une vis de serrage Torx.

Le sertissage permet d’obtenir un point de contact absolument parfait au point de vue mécanique et chimique. Il en résulte de faibles résistances de transition réparties de manière constante et homogène et une transmission nettement améliorée du signal. Le sertissage est en fait une technique de soudure à froid qui supprime toute nécessité d’un apport de chaleur et rend la réalisation d’un accord moins contraignante. Une dernière remarque : un raccordement par sertissage est aisément démontable.

· Douilles de sertissage WBT

Les douilles WBT sont composées de cuivre électrolytique d’une grande pureté. Le plaquage or anticorrosion reste efficace après la déformation due à l’action de la pince à sertir. De plus, WBT a développé une nouvelle gamme de douilles de sertissage avec isolation terminale. Ces douilles entourent l’extrémité de la gaine et procurent une sécurité supplémentaire en évitant la dégradation du toron de fils. Les deux types de douilles sont disponibles pour de multiples sections de câbles de 0,5 à 16 mm2.

· Coffret de sertissage WBT

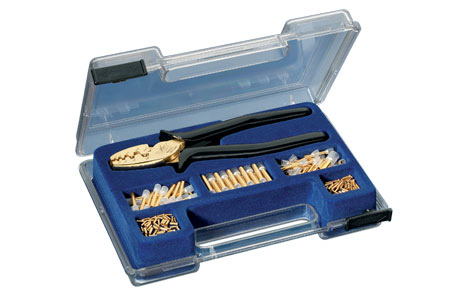

Le coffret de sertissage WBT 0411 constitue l’équipement de base pour réussir un sertissage parfait. Il contient la pince à sertir WBT 0403 ainsi qu’un large assortiment de douilles à sertir en cuivre pur et plaquées or (0,5 – 10 mm2 (22 – 7 AWG). Les douilles sont également disponibles séparément.
